Vandløbsopmåling med GPS og totalstation

Vandløbsopmåling er en systematisk og præcis registrering af et vandløbs fysiske dimensioner og placering i landskabet. Formålet er at fastslå vandløbets faktiske forhold – herunder bredde, dybde, skråninger, faldforhold og tværprofiler – og vurdere, om det stemmer overens med det gældende vandløbsregulativ. Denne form for opmåling udgør en central del af både miljøforvaltningen og landbrugsdriften, idet dataene anvendes til at understøtte beslutninger om vedligeholdelse, genopretning og lovgivningsmæssige forpligtelser.

Et vandløbsregulativ er det juridiske dokument, der definerer vandløbets fysiske rammer og bestemmer, hvilke krav der gælder for eksempelvis grødeskæring, oprensning og øvrig vedligeholdelse. For at kunne kontrollere, om et vandløb overholder regulativet, er det nødvendigt med en detaljeret og fagligt korrekt opmåling, som kan danne grundlag for en eventuel regulering eller indsats.

Vandløbsopmåling har gennemgået en betydelig udvikling over tid. Tidligere blev målingerne udført med manuelle redskaber som målebånd, nivelleringsinstrumenter og mærkepæle. Disse metoder krævede stor erfaring og var tidskrævende, hvilket ofte medførte, at nøjagtigheden ikke var tilstrækkelig til juridiske eller tekniske vurderinger. I takt med den teknologiske udvikling har moderne udstyr som GPS-modtagere og totalstationer revolutioneret måden, vi arbejder med opmåling på.

Denne teknologiske udvikling har gjort det muligt at foretage langt mere præcise målinger, selv i svært tilgængelige områder og under vanskelige vejrforhold. Desuden er databehandling og visualisering blevet væsentligt forbedret med moderne software, som gør det nemt at udarbejde dokumentation og præsentere resultaterne i forståelige formater til både myndigheder, rådgivere og lodsejere.

I dag anvendes en kombination af GPS-opmåling, totalstationer og ofte droner i arbejdet med vandløbsregistrering. GPS-teknologi giver mulighed for hurtig og nøjagtig positionering, hvilket er særligt effektivt på åbne strækninger. Totalstationer anvendes i tæt bevoksede områder eller steder med begrænset satellitsignal, og muliggør præcis opmåling af afstande og vinkler. Droner bruges i stigende grad til fotodokumentation, hvilket giver en visuel understøttelse af de numeriske data og kan anvendes i forbindelse med fx grødeskæringsvurderinger eller erosionsovervågning.

Ved at kombinere disse teknologier opnås både en høj datakvalitet og effektivitet, hvilket er afgørende for at kunne træffe korrekte beslutninger på baggrund af opmålingen. Derudover sikrer brugen af avanceret software, at data hurtigt kan bearbejdes og leveres i form af rapporter, GIS-lag og tværprofiler, der understøtter det videre arbejde med vandløbsvedligeholdelse og planlægning.

Vandløbsopmåling spiller en afgørende rolle i både miljøforvaltning og landbrugsdrift. Gennem præcis dokumentation af vandløbets fysiske forhold bliver det muligt at vurdere, om forholdene stemmer overens med de gældende regulativer og lovgivningsmæssige krav. Samtidig danner dataene grundlag for praktiske beslutninger om oprensning, grødeskæring og eventuelle ændringer i vandløbets forløb. Uden denne dokumentation risikerer man fejlagtige beslutninger, der kan have alvorlige konsekvenser for både miljø og afgrøder.

Vandløb fungerer som levesteder for en række plante- og dyrearter, herunder fisk, padder og insekter. Et sundt vandløb har en varieret struktur, passende vandføring og fri passage for organismer. Når vandløb ikke vedligeholdes korrekt – eksempelvis ved tilstopning eller ændret profil – kan det føre til iltsvind, dårlig vandkvalitet og tab af biodiversitet. Vandløbsopmåling gør det muligt at identificere sådanne forhold i tide og foreslå indsatser, som kan forbedre miljøtilstanden. Det er i overensstemmelse med både Vandrammedirektivet og danske miljømål.

Derudover spiller opmåling en rolle i vurderingen af, om et vandløb skal restaureres eller gensnoes. Ved at sammenligne opmålte tværprofiler med ønskede eller historiske profiler kan der laves fagligt funderede anbefalinger. Vandløbsopmåling er derfor et redskab, der gør naturgenopretning målbar og dokumenterbar.

En stor del af Danmarks landbrugsareal ligger i lavbundsområder, hvor vandstanden reguleres gennem grøfter og vandløb. Hvis disse ikke har den nødvendige dybde eller er tilstoppet af aflejringer og grøde, kan det føre til ophobning af vand i jorden. Konsekvensen kan være forsinket såning, dårlig vækst og tab af udbytte. Ved at gennemføre opmålinger af vandløbene sikrer man, at afvandingen fungerer efter hensigten, og at landmændene har de nødvendige forhold til rådighed for en effektiv drift.

Herudover gør dokumentationen det muligt for kommunerne at identificere eventuelle flaskehalse i vandføringen og prioritere vedligeholdelsesopgaver efter behov og alvorlighed. Det skaber en mere målrettet og ressourceeffektiv indsats, som også bidrager til at mindske risikoen for konflikter mellem lodsejere og myndigheder.

Ifølge den danske vandløbslov er det kommunernes ansvar at føre tilsyn med vandløbene og sikre, at de vedligeholdes i henhold til regulativerne. Her spiller opmåling en central rolle, da det er den eneste objektive metode til at fastslå, om et vandløb overholder de fastsatte krav til bredde, bundkote, profil og fald.

I praksis fungerer vandløbsopmåling som dokumentationsgrundlag i klagesager, konflikter mellem lodsejere og myndigheder samt i forbindelse med planlægning af klimatilpasning og naturprojekter. Derfor er det vigtigt, at målingerne udføres med høj faglighed og teknisk præcision, og at de kan efterprøves og valideres. Netop dette stiller krav til både udstyr og kompetencer hos det udførende firma – hvilket gør valg af samarbejdspartner til en strategisk beslutning for både kommuner og private.

Moderne vandløbsopmåling bygger i høj grad på præcisionsudstyr og avancerede metoder, som muliggør både hurtig og nøjagtig registrering af vandløbenes fysiske forhold. Kombinationen af teknologi og faglig forståelse sikrer, at de indsamlede data er brugbare til både dokumentation, analyse og myndighedsbehandling. De mest anvendte teknologier i vandløbsopmåling i dag inkluderer GPS-opmåling, totalstationer og i stigende grad droner med fotodokumentation.

GPS-opmåling

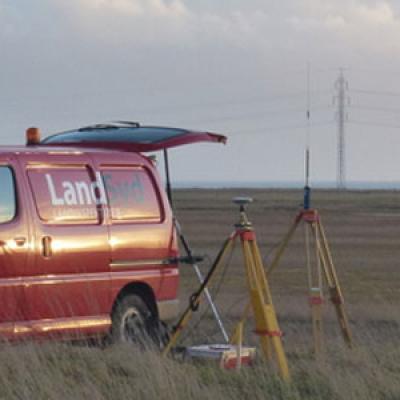

GPS (Global Positioning System) benyttes i stor stil til at registrere positioner og højder med høj præcision. Det gør det muligt hurtigt og effektivt at indsamle store datamængder langs et vandløb – særligt på åbne strækninger, hvor der er fri adgang til satellitsignaler. Ved hjælp af RTK-GPS (Real Time Kinematic) opnås centimeternøjagtighed, hvilket er nødvendigt for korrekt optegning af tværprofiler og registrering af bundkoter.

Denne teknologi er særligt effektiv, når terrænet er tilgængeligt og uden for mange forhindringer såsom træer eller skrænter, der kan forstyrre signalet. Fordelen ved GPS er, at operatøren hurtigt kan bevæge sig gennem længere strækninger og få et kontinuerligt datasæt, hvilket mindsker behovet for senere supplerende målinger.

Totalstation

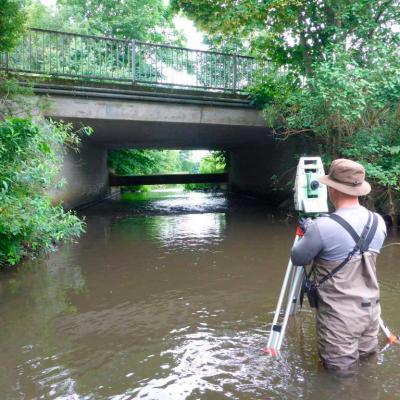

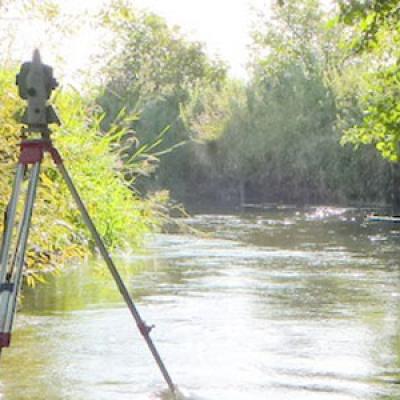

Totalstationen er et instrument, der kombinerer elektronisk afstandsmåling og vinkelmåling og bruges ofte i områder, hvor GPS ikke kan anvendes effektivt. Det kan være steder med tæt bevoksning, dybe slugter eller urbane miljøer, hvor satellitsignalet er ustabilt eller blokeret.

Ved hjælp af en prismestok og præcise referencepunkter kan totalstationen måle både vandløbets tværprofil, skråninger og omkringliggende terræn med stor nøjagtighed. Den gør det muligt at dokumentere selv små variationer i terrænet, hvilket er vigtigt i sager, hvor centimeterniveauet har betydning – eksempelvis i forbindelse med vurdering af overholdelse af vandløbsregulativer.

Derudover er totalstationer nyttige ved fast reference til faste fikspunkter, hvilket er vigtigt i tilbagevendende opmålinger, hvor konsistens og sammenlignelighed over tid spiller en rolle.

Droner og fotodokumentation

Droner er blevet en værdifuld ressource i vandløbsopmåling. Ved hjælp af luftfotos og videooptagelser kan man hurtigt få et overblik over lange strækninger og dokumentere tilstanden af vandløbet visuelt. Dette er især nyttigt i forbindelse med inspektioner, planlægning og kommunikation med lodsejere og myndigheder.

Dronedata kan anvendes til at identificere tilgroede områder, erosion, spærringer eller uregelmæssigheder i vandløbets forløb, som ikke altid er synlige fra jorden. Desuden giver fotodokumentation en vigtig visuel støtte til de mere tekniske målinger og kan anvendes som bilag i rapporter, afgørelser eller klagesager.

Nogle firmaer benytter også dronebaseret fotogrammetri og LiDAR-scanning, som muliggør opbygning af 3D-modeller af vandløbsområdet. Disse modeller kan danne grundlag for avancerede analyser som strømningssimulering og vurdering af oversvømmelsesrisiko.

Kombinationsstrategier

Ofte kombineres flere teknologier i samme projekt. GPS og totalstationer anvendes i felten, mens droner bruges til forberedelse og visuel efterkontrol. Denne kombination sikrer fleksibilitet, datakvalitet og muligheden for at tilpasse metoden til lokale forhold. Det betyder også, at opmålingen kan tilpasses forskellige formål – fra teknisk dokumentation til borgerinddragelse og klagebehandling.

Når det gælder professionel vandløbsopmåling, er det sjældent tilstrækkeligt at benytte én enkelt teknologi. Kombinationen af GPS og totalstation giver en unik mulighed for at forene præcision, fleksibilitet og effektivitet – uanset terræn og adgangsforhold. Ved at anvende begge teknologier strategisk i felten kan opmålingsteamet tilpasse sig udfordringer på stedet og sikre et fuldstændigt datagrundlag, der lever op til både praktiske og lovgivningsmæssige krav.

Præcision under alle forhold

En af de væsentligste fordele ved at kombinere GPS og totalstation er muligheden for at opretholde høj målenøjagtighed under forskellige forhold. GPS er hurtig, effektiv og særligt egnet til åbne strækninger, hvor satellitsignaler er stabile. I områder, hvor signalet er ustabilt – fx ved tætte bevoksninger, høje skrænter eller bynære områder – vil GPS’en typisk have nedsat præcision eller slet ikke fungere. Her kommer totalstationen ind i billedet.

Totalstationen måler vinkler og afstande uafhængigt af satellitsignaler og kan derfor anvendes i tæt vegetation og komplekse terrænforhold. Med en erfaren operatør og korrekt opsætning kan totalstationen opnå nøjagtighed på få millimeter, hvilket er helt afgørende i situationer, hvor små afvigelser i bredde eller bundkote kan have juridiske eller miljømæssige konsekvenser.

Effektivitet og tidsbesparelse

Kombinationen af GPS og totalstation giver ikke kun højere kvalitet i data – den giver også mulighed for hurtigere opgaveløsning. I praksis kan en stor del af vandløbet måles hurtigt med GPS, mens de mere krævende områder – som f.eks. passager gennem skov, sumpområder eller bebyggede områder – måles med totalstation. Denne fleksible tilgang reducerer behovet for gentagne besøg og minimerer tidsforbruget i felten.

Ved at vælge den mest effektive teknologi til hver del af opgaven undgår man spildtid og sikrer en gnidningsfri arbejdsgang. Det betyder lavere omkostninger for kunden og bedre overholdelse af tidsfrister – uden at gå på kompromis med dokumentationskravene.

Dokumentationssikkerhed

Kravene til dokumentation af vandløb er stigende, både som følge af klagesager fra lodsejere og behovet for klimatilpasning. Når både GPS og totalstation anvendes korrekt og i samspil, skabes et datagrundlag, der kan verificeres og valideres. Det styrker både myndighedens og rådgiverens mulighed for at stå på mål for de vurderinger, der træffes på baggrund af opmålingen.

Desuden giver den kombinerede metode bedre mulighed for at sammenholde opmålingen med historiske data eller tidligere gennemførte målinger. Det skaber en stærk platform for at vurdere udviklingen i vandløbets tilstand over tid og træffe langsigtede beslutninger baseret på solide målepunkter.

Tilpasning til danske forhold

Dansk natur er præget af stor variation – fra åbne marker til skovklædte skråninger og bynære vandløb. Derfor er det afgørende, at opmålingsteamet har adgang til både GPS og totalstation og kompetencerne til at bruge dem korrekt. Erfaring viser, at netop evnen til at tilpasse metode og udstyr til de konkrete forhold er forskellen på en god og en utilstrækkelig opmåling.

Hos virksomheder som LandSyd er det standard at anvende begge teknologier og lade dem supplere hinanden. Det skaber tryghed for både kommune og lodsejer, fordi der ikke overlades noget til tilfældigheder – hverken i måling, dokumentation eller efterbehandling.

En professionel vandløbsopmåling gennemføres efter en fastlagt metode, der sikrer både nøjagtighed, dokumentationsværdi og overensstemmelse med gældende lovgivning. Processen består typisk af fire overordnede faser: planlægning, feltarbejde, databehandling og rapportering. Hver fase kræver både teknisk udstyr, faglig viden og koordinering med relevante aktører – herunder kommuner, lodsejere og rådgivere. Hos LandSyd benyttes gennemtestede procedurer, som sikrer, at data fra opmålingen kan anvendes direkte i regulativvurderinger, miljøanalyser og klagesagsbehandling.

Forberedelse og planlægning

Før selve opmålingen går i gang, udarbejdes en detaljeret plan for arbejdets gennemførelse. Det omfatter analyse af det konkrete vandløb, herunder regulativets krav, adgangsforhold, vegetation, tidligere målinger og eventuelle særlige forhold som beskyttede naturområder eller fredninger. Planlægningsfasen indebærer også koordinering med kommunen og evt. lodsejere, så adgang og information er på plads, inden opmålingsteamet går i marken.

Der fastlægges målestationer, længdeprofiler og tværprofiler, som skal måles. I nogle tilfælde udvælges også referencepunkter (fikspunkter) til brug for totalstation. Jo bedre forberedelsen er, desto hurtigere og mere effektivt kan selve feltarbejdet gennemføres – og risikoen for fejl minimeres.

Feltarbejde og opmåling

I felten anvendes en kombination af GPS og totalstation afhængigt af terræn og signalforhold. Vandløbet opmåles typisk med måleudstyr monteret på en stok, som føres gennem vandløbet til registrering af bundkoter, brinker og skråninger. Det kan ske til fods i waders, fra båd eller ved hjælp af forlængerstænger, alt afhængigt af dybde og adgangsforhold.

Feltarbejdet kræver både teknisk udstyr og fysisk tilstedeværelse – og her er det vigtigt med erfarne operatører, der kan navigere i forskellige forhold, foretage korrekte aflæsninger og sikre kvalitet i datagrundlaget. I forbindelse med opmålingen indsamles også typisk fotodokumentation, som bruges til at supplere målepunkterne visuelt.

Der tages højde for eventuelle forhindringer, som fx brokonstruktioner, vegetation eller erosionsskader. Disse noteres og dokumenteres, da de kan påvirke vandløbets funktion og fremtidige vedligeholdelse.

Databehandling og analyse

Når feltarbejdet er afsluttet, overføres data til professionel opmålingssoftware, hvor det bearbejdes og kontrolleres. Eventuelle målefejl eller uregelmæssigheder identificeres, og data sammenholdes med vandløbsregulativets krav. I denne fase beregnes også højder, profiler og faldforhold – og der udarbejdes tværprofiler og længdeprofiler, som kan bruges til teknisk vurdering.

Det er vigtigt, at alle data kvalitetssikres, da de danner grundlag for videre beslutninger. I mange tilfælde foretages en GIS-baseret visualisering, som gør det lettere for ikke-tekniske interessenter at forstå resultaterne og deres konsekvenser.

Rapportering og dokumentation

Afslutningsvis udarbejdes en rapport, som præsenterer måledata, vurderinger og evt. anbefalinger til handling. Rapporten tilpasses modtagerens behov – det kan være kommunen, en lodsejer, en rådgivningsvirksomhed eller en offentlig instans. Rapporten indeholder typisk:

• Oversigt over metoder og udstyr
• Kort med målestationer
• Tværprofiler og længdeprofiler
• Sammenligning med regulativ
• Billeddokumentation
• Vurdering af eventuelle afvigelser
• Anbefalinger til vedligeholdelse eller indgreb

En professionel rapport sikrer gennemsigtighed og mulighed for at træffe velunderbyggede beslutninger på et teknisk og juridisk sikkert grundlag.
